無縫管管端超聲自動探傷設備

無縫管管端超聲自動探傷設備介紹

這款無縫管管端超聲自動探傷設備是我公司生產的自動探傷設備系列中的一款，主要用于無縫鋼管管端探傷檢測，無縫管探傷一般都會存在管端盲區，大概有150mm的長度，這就對無縫管的使用存在一定的潛在危害，為了解決管端無縫被檢測的現象，飛泰檢測生產了這款專門用于檢測管端探傷的自動化設備。

本公司研發的超聲波自動探傷設備全部通過國家檢測中心認證，其中近十余項達到國內先進水平，現有成套設備在100多家大中型鋼管廠使用，備受好評，是國內少數獨立制造完成成套探傷設備的企業。

設備詳細介紹及報價請聯系  李經理189-311-80976

無縫管管端超聲自動探傷設備檢測方法

1、檢測范圍：無縫管管端

2、檢測缺陷：無縫鋼管中的縱向、橫向、斜向、分層缺陷及壁厚測量

3、檢測方法：水膜耦合式 （適用于大直徑厚壁管，調校簡單）

                      水柱耦合式 （適用于小直徑薄壁管，近場盲區?。?/p>

                      全/局部浸沒式 （適用于自重較大，表面粗糙工件）

無縫管管端超聲自動探傷設備主要技術參數

1、檢測通道: 32通道超聲探傷

2、聲波接收：?jiǎn)翁筋^發射、接收；

3、靈敏度余量：≥50dB；

4、掃描范圍：（0～5000）mm ；

5、頻率范圍： （0.5～15）MHz；

6、重復頻率：   1Hz～5000Hz可調；

7、增益總量：   110dB，可調步進量： 0.1/1/2/10dB；

8、水平線性：   ≤1%

9、垂直線性：   ≤3%；

10、中文操作平臺，操作者能在屏幕上看到中文檢測結果。

11、檢測報告可通過計算機打印，諸如規格、訂購信息等完整中文報告。

12、設備符合《中華人民共和國環境保護法》

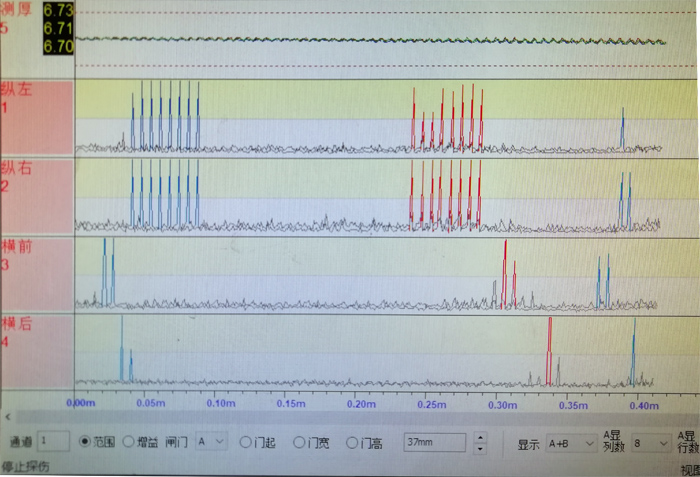

探傷檢查掃描界面

超聲波探傷設備整體構成

 設備包括從鋼管進入探傷起至完成探傷為止，整個探傷過程的全套機械、電氣控制、潤滑等設施具體設備組成：

⑴.超聲波探頭及跟蹤系統                                      1套

⑵.橫梁及探頭行走系統 （ 含觀察檢修平臺）         1套

⑶.原地旋轉輥道系統 (包含短樣管調試輥道）         1套

⑷.32通道超聲探傷儀                                            1臺

⑸.管端擋料裝置                                                   1套

⑹.上料系統                                                          1套

⑺.下料系統                                                          1套

⑻.氣動裝置                                                          1套

⑼.水路系統                                                          1套

⑽.電控系統                                                          1套

⑾.監控系統                                                          1套

⑿.檢測軟件系統                                                   1套

檢測標準

◆NT/T47013.3-2005超聲檢測

◆ASTM 213M《金屬管材超聲檢測方法》

◆GB/T5777-2008《無縫鋼管超聲波探傷檢驗方法》

◆YB/T4082-2000《鋼管自動超聲探傷系統綜合性能測試方法》

◆ASTM A106美國材料標準《高溫用無縫碳素鋼管》

無縫管管端超聲自動探傷設備質保期及售后服務

無縫管管端超聲自動探傷設備自合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
