大直徑螺旋焊管超聲自動探傷設備
大直徑螺旋焊管超聲自動探傷設備介紹
本款大直徑螺旋焊管超聲自動探傷設備看名字就知道,主要對超大直徑的螺旋焊管進行探傷檢測,檢測的范圍是全管體及焊縫,可以檢測虛焊、未焊透、內外穿透傷、夾雜、裂縫、裂紋、折疊、凹坑等表面、近表面等缺陷,并自動打印探傷報告。
這款探傷設備超聲儀器先進、自動化程度高、檢測速度快、抗干擾能力強、判斷準確,整體技術處于國內先進水平,飛泰檢測還可以根據企業要求定制探傷設備和協助取得生產許可證。
設備詳細介紹及報價請聯系 李經理189-311-80976

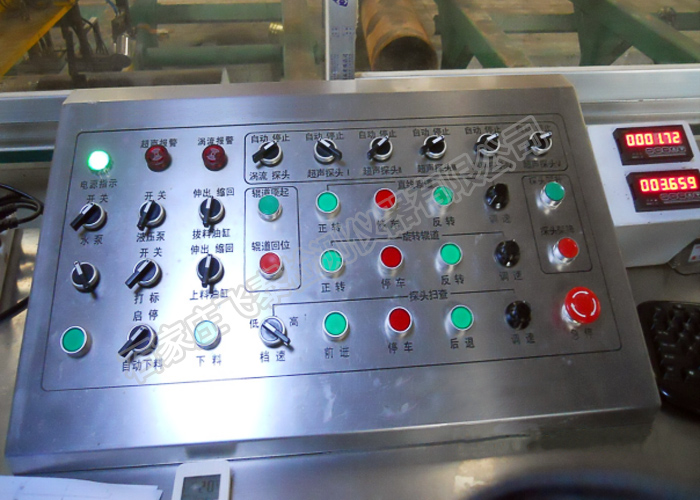

探傷操作平臺
探傷設備的電氣控制系統安裝在單獨的電氣柜中,操作平臺用于控制探傷設備的鋼管傳送,實現鋼管自動打標等動作,使設備完成自動探傷。為方便操作設有手動和自動控制。
探傷儀器采用先進的相關報警電路技術,能有效抑制探傷現場的外來干擾,提高檢測報警可靠性;計算機主機采用國際高性能工業計算機,并可直接屏幕打印圖形與數據;標準輸出/輸入端口,能與超聲檢測主機、機械控制系統、電氣控制系統高效傳輸數據,并具有擴展功能。
大直徑螺旋焊管超聲自動探傷設備主要技術參數
1、探傷方法:超聲波水膜法自動探傷
2、探傷通道:螺旋管體超聲波檢測40通道 焊縫超聲檢測8通道
3、探傷速度:1~3m/min
4、誤報率:≤3%
5、漏檢率:≤1%
6、穩定性:2dB
7、檢出缺陷后處理:即時給出聲光報警信號
8、超聲執行標準:NB/T47013-2015.3.YB/T4082-2011
大直徑螺旋焊管超聲自動探傷設備主要結構
探傷小車行走機構、探頭結構架、探頭架升降機構、探傷主體橫梁、氣動系統、供水系統、焊縫跟蹤系統、機電操控系統、探傷多通道主機、儀器監控系統。
大直徑螺旋焊管超聲自動探傷設備探頭跟蹤檢測方式
由28組探頭起落裝置、探頭跟蹤裝置、不銹鋼探頭架、40×200氣缸、電磁閥、滾動直線導軌、彈簧等組成,其中焊縫為8組,管體為20組。
探頭起落機構平常由氣缸頂起,當傳感器感應到鋼管時,氣缸動作,在彈簧及自重的作用下沿直線導軌落下,檢測開始。不銹鋼探頭架在水平方向上可沿軸線橫向、縱向自由浮動,可保證探頭與鋼管距離恒定,使耦合水膜均勻穩定,保證探傷效果。
螺旋焊管全管體超聲自動探傷設備質保期及售后服務
探傷設備自合格驗收之日起,設備保用期為一年。在保期內,因設備設計或制造等賣方原因造成的損壞,賣方需要立即給予免費修復或更換,此工作一般應在2—3天內完成。
飛泰是一家檢測儀器企業,依托山東省科學院的技術力量,主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史,定型的和超聲在線或離線成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業,均通過國家檢測中心認證,使用可靠,受到客戶的認可和好評。
